链传动在两部件之间传递动力时尤为常见，尤其
概述与工作原理
- 链传动通过链条与链轮啮合，将原动轴的机械能传递到从动轴。链条上的链节孔与链轮齿相配合，随原动机转动而传动。
- 相较皮带传动，链传动具备零滑移的特性，能实现稳定的速比与高机械效率，唯一主要损耗来自链节与链轮之间的摩擦。
- 相较齿轮传动，链传动在工作距离方面更具灵活性，能够适应轴间距较大或不规则的布置，且在不同距离下仍能保持高效运行，结构通常更为紧凑。链条还具备同时驱动多轴的潜力yy易游。
分类与应用
- 根据功能可分为三大类：
- 动力传动链传动：专用于在两轴之间传递动力，常见于自行车、农业机械、发动机驱动部件等场景。
- 输送链传动：为输送机设计，具备低摩擦、高耐高温、耐化学腐蚀等特性，亦可具备抗静电、磁性等特性。配套附件可扩展到包装、食品与饮料、制药、纺织等行业。
- 起重牵引链传动：用于提升与降落作业，常分为椭圆链和螺柱链两大类。
- 常见链传动设计思路使得链条可在不同工况下满足需求，且每种设计都有独特的优势与限制。
主要链条类型及特点

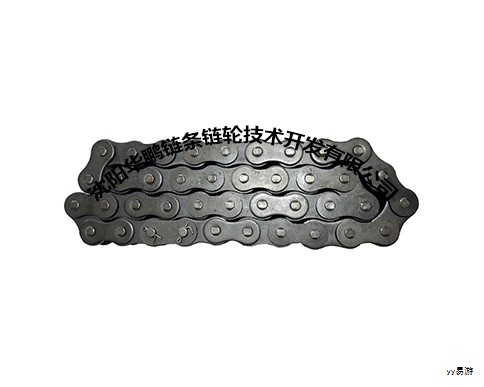

1) 滚子链（衬套滚子链）
- 广泛用于自行车、摩托车等领域的动力传输，通常采用碳钢或合金钢制造。
- 结构包括内板、外板、衬套、销子与滚子，滚子与链轮齿啮合并传递动力。
- 一大优势在于滚子在链轮齿接触时能自由转动，降低传动损失。较高的组装刚性与导向性也有助于防止链条侧板与链轮的异常接触。
2) 静音链（倒齿链）
- 通过平板链节、销连接方式实现高速大力输出同时保持低噪声。
- 每个链节在与链轮齿啮合的一侧具有齿轮轮廓，增加承载与抗拉强度。
- 随着链节数量的增加，其承载能力、抗拉强度与链宽度也提升。
3) 叶链
- 结构极为简单，仅由销和链板构成，链板交替充当销链节与铰接链节。
- 不直接与链轮齿啮合，更多用于在滑轮上引导运行的场景。
- 常用于提升与平衡应用，如升降机、叉车、跨运车等，具备较强的抗冲击与惯性处理能力。
4) 平顶链
- 主要用于输送场景，材料可直接在链节上进行传输，单元链节通常带有桶形空心突起。
- 链节通过销穿过连杆下方的突出部实现连接，运动方向受限，部分设计允许在两方向上产生侧向弯曲以适应曲线输送。
- 适用于低速输送线与装配线的物料传送。
5) 工程钢链
- 起源于上世纪末期，专为极端工况设计，以热轧钢制造并在必要时经热处理提高强度。
- 常用于物料搬运、驱动与极端环境下的应用，链节与销头之间留有较大间隙以容纳灰尘、污垢和磨料。
- 现今仍广泛用于输送链、叉车、斗式提升机、石油钻井等领域。
选型要点与设计考量
在为具体应用选择链传动时，需要系统评估以下关键因素：
- 载荷与功率：链条应具备足够的工作安全系数，能承受原动机输出的功率与冲击载荷。
- 速度范围：并非所有链条都适用于高速度应用，应确认工作速度在规定范围内以缩小候选集合。
- 轴布局与中心距：多数情况下需要轴线与轴线对齐，且建议轴间中心距在链节节距的30-50倍之间，并确保至少五个齿在任意时刻与链轮接触。
- 工作环境：湿度、尘埃、磨料、腐蚀及高温等环境会影响耐用性与寿命，噪音要求也会影响是否选用静音链等方案。
- 润滑方式：润滑对寿命至关重要，常见方式包括手动滴注、油浴、强制供给等；部分链条为自润滑结构，使用浸油烧结材料实现持续润滑。
- 结构与维护：部分系统需要定期张紧以维持合适的松紧度，且外壳与防护件有助于提升系统稳定性和安全性。
优缺点与应用适配
- 优点：
- 能实现长距离传递扭矩
- 不存在打滑问题，相较皮带传动更稳健
- 相对更紧凑，便于在有限空间中布置
- 单条链可驱动多轴系统
- 适用于高温、干燥、潮湿、腐蚀性等多样服务环境，兼具低摩擦和高机械效率
- 潜在缺点：
- 对非平行轴的使用存在局限性，需要对准或改用其他传动方式
- 噪音与振动问题在某些场景中较明显
- 某些设计需持续润滑，维护要求较高
- 需要外壳保护并定期张紧
- 不当安装或对中不良可能导致链条脱落
结语要点
在多种链传动设计中，正确的选型应基于对应用需求的全面分析，包括载荷、速度、轴间距、环境与润滑条件等。通过系统评估，能够缩小选择范围，确保选用的链传动既能满足性能又具备可靠性与经济性。在实际应用中，合理的润滑与维护策略是提升寿命与稳定性的关键。
